La Struttura

Alla base di tutto c’è l’affidabilità.



Le rotaie

Le rotaie costituiscono il sistema di guida a pavimento che consente, principalmente, la traslazione delle scaffalature mobili.

Il numero di rotaie per ogni impianto dipende dalla dimensione delle basi mobili e dai carichi da sostenere.

Incassate al pavimento

Possono essere realizzate quando l’edificio è in fase di costruzione.

sovrapposte al pavimento

La pedana di compensazione crea un unico piano di calpestio e il sistema di raccordi inclinati agevola l’ingresso nel corridoio. Le rotaie sovrapposte evitano la costruzione di opere murarie supplementari.

In entrambi i casi, le rotaie sono perfettamente livellate con la superficie del pavimento.

Rotaie a scorimento

Consentono lo spostamento delle ruote delle basi. Sono costituite da profili di acciaio piatto di 30x15 mm e sono montate nelle posizioni interne di ogni blocco impianto.



Rotaie di guida

Consentono lo scorrimento delle ruote delle basi. Costituite da profili in acciaio piatto e da un canale parallelo sagomato, le rotaie di guida, almeno due per ogni impianto, sono montate nelle posizioni estreme.




Le basi mobili

Le basi mobili costituscono il cuore di Compatta Light: l’elemento strutturale su cui si fissano le scaffalature per consentire la traslazione.

Ogni base mobile è composta da:

- telaio portante

- sistema di trasmissione e movimentazione

- sistema di motorizzazione (solo nella versione elettrica)

Da 800 kg
a 1.000 kg Peso sopportabile da ogni ruota, in base al modello

12.000 kg
Carico massimo complessivo 12.000 mm
Lunghezza massima delle basi mobili


LE SCAFFALATURE

La scaffalatura è la struttura metallica di base sulla quale vengono riposti i materiali archiviati. È costituita da montanti verticali, fasce di collegamento e irrigidimento orizzontali e traversini orizzontali che costituiscono la spalla e i ripiani.
Sono disponibili strutture bifronti che consentono di ottenere due fronti indipendenti di scaffalatura. Costituite da due fiancate accoppiate con apposite staffe, offrono la possibilità di realizzare vani di archiviazione ad altezze variabili, senza il vincolo di realizzare un ripiano unico per tutta la profondità dello scaffale.

Sono disponibili 2 tipologie di scaffalatura a incastro:

T40
La sezione dei montanti che costituisce la spalla ha la forma di una “T” e dimensioni 40x41 mm. Il passo costante di foratura dei montanti, a forma trapezoidale, è di 25 mm. È realizzata in lamiera zincata.

RG30
Scaffalatura con passo costante di foratura dei montanti di 50 mm (25 mm su richiesta e con adozione di ganci speciali). Realizzata in lamiera verniciata d’acciaio.


L’ATTREZZAGGIO INTERNO
La struttura

L’ATTREZZAGGIO INTERNO

Bello fuori, versatile dentro.

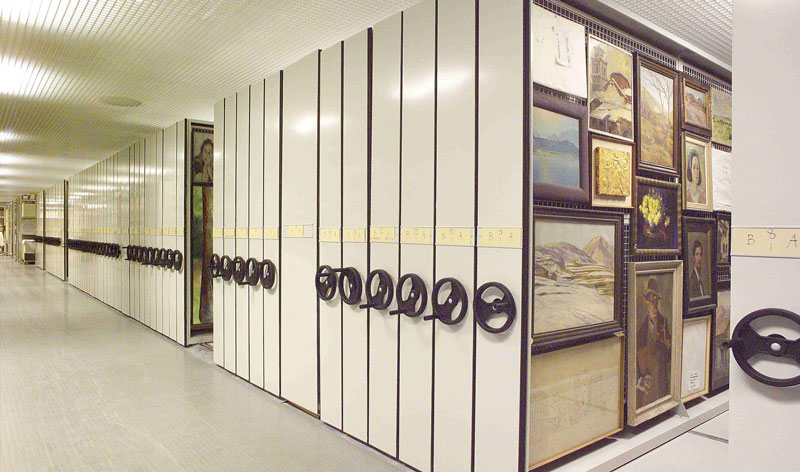

La scaffalatura di ogni sistema di archiviazione Compatta Light può essere attrezzata con diversi accessori, per offrire le migliori condizioni di archiviazione in base alla tipologia di articolo (libri, cartelle sospese, faldoni, mappe, quadri, CD, supporti magnetici, ecc.)


I pannelli anteriori e posteriori possono essere realizzati in diversi colori, a partire dal grigio di serie, per rendere COMPATTA Light sempre in armonia con i tuoi spazi.




La sicurezza
L’ATTREZZAGGIO INTERNO

La Sicurezza

Sicuro. Per i materiali e le persone.

I dispositivi che assicurano la sicurezza



Sistema anti schiacciamento

....

Sistema di bloccaggio posizionato sul volantino che blocca il movimento delle scaffalature mobili tramite l’incastro in una cremagliera.

Tale sistema garantisce, anche in caso di leggere pendenze o assestamenti della struttura, il non scorrimento dei moduli compattabili, tranne in caso di sblocco del sistema e di azionamento volontario. Inoltre, impedisce la chiusura accidentale del corridoio di servizio ed evita lo schiacciamento dell’operatore.

Sistema antiribaltamento

....

I cuscinetti scorrono in un canaletto a forma di “C”, formando un corpo unico con le rotaie di base.


....

....



Sistema antiribaltamento superiore

(optional)

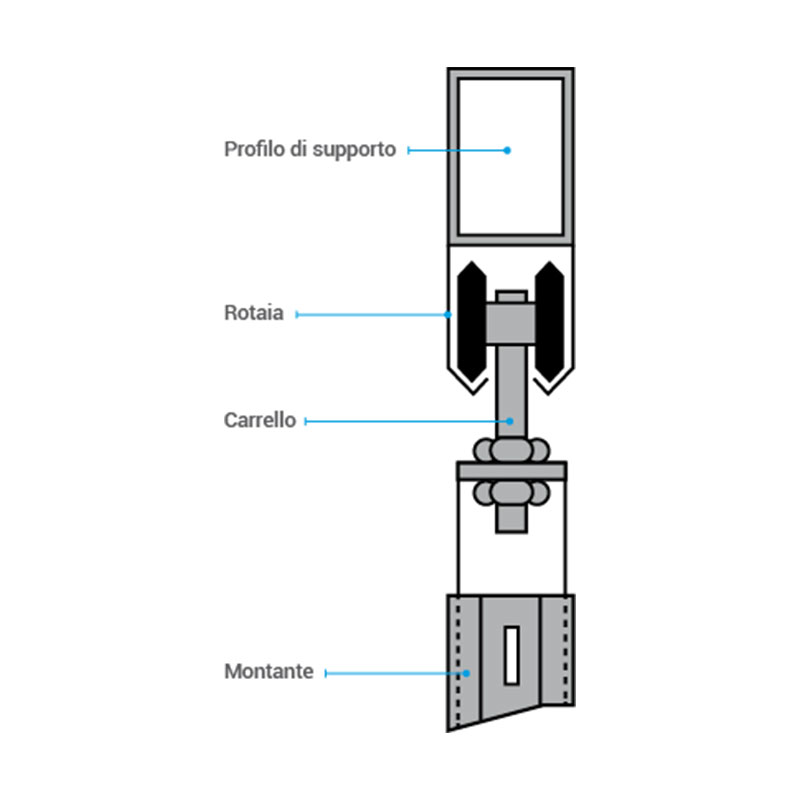

I carrelli sono fissati superiormente a ogni scaffalatura mobile e scorrono in una rotaia agganciata a un profilo di supporto. Il profilo è ancorato sui moduli di scaffalatura fissi o, in mancanza di essi, direttamente sulle pareti del locale o al soffitto.

Sensori a infrarossi e barriere fotoelettriche

modello elettro-meccanico

Barriere fotoelettriche posizionate sui fronti dell’ingresso e all’interno dei corridoi di servizio, lungo le basi mobili, arrestano immediatamente la movimentazione delle basi mobili, in caso di rilevamento di un operatore e/o di un eventuale altro ostacolo.



Pulsanti di consenso

modello elettro-meccanico

Per attivare la movimentazione delle basi, l’operatore è obbligato ad azionare l’apposito pulsante di consenso.

Segnali acustici e luminosi

modello elettro-meccanico

Avvisano l’operatore che le basi mobili sono in movimento.

....


Gli accessori che incrementano la protezione e l’organizzazione dei materiali


Guarnizione para polvere

....

Il profilo in gomma protegge i materiali custoditi all’interno di Compatta Light da polveri e liquidi di ogni tipo. La parte superiore è protetta da una squadratura in lamiera.

Ante scorrevoli

(optional)

L’ultimo carrello mobile può essere dotato di sistema di ante scorrevoli in lamiera con chiusura a chiave.



Sistema di bloccaggio

(optional)

Sull’ultimo carrello mobile dell’impianto è inserito uno speciale sistema di bloccaggio a chiave che, agendo sulla trasmissione, blocca il movimento del carrello.

Porta cartellino

....

Le testate anteriori sono dotate di un porta cartellino in lamiera con profili di contenimento per cartoncini asportabili e sostituibili, realizzato in PVC.



Certificazioni
La sicurezza

Certificazioni

La qualità è la norma.

- Certificazione Sistema di Gestione per la qualità secondo la norma UNI EN ISO 9001:2015
- Certificazione di Qualità per la corretta gestione del processo di fabbricazione mediante saldatura UNI EN ISO 3834-2:2006
- Certificazione per il Sistema di Gestione Ambientale conforme alla UNI EN ISO 14001:2015
- Dichiarazione Ambientale di Prodotto EPD ISO 14025
Le certificazioni testimoniano la corretta gestione dei processi produttivi, la qualità e l’affidabilità dei nostri prodotti e il massimo rispetto per l’ambiente.
